Page 130 - ModulGambarTeknik

Keterangan :

1) Length, terdiri dari type dan precission untuk mengatur ketepatan
satuan yang akan digunakan.

2) Angle, terdiri dari type dan precission untuk mengatur ketepatan

sudut yang akan digunakan.
3) Insertion scale, untuk melakukan perubahan skala objek yang

dimasukan kedalam layar kerja.
4) Lighting, untuk mengatur intensitas cahaya, biasanya digunakan

pada desain 3D.

d. Membuat garis

Pembuatan garis di autocad dengan cara ketik L+Enter atau klik
toolbar line. Garis ini tidak akan putus jika tidak diakhiri, untuk

mengakhiri garis pada autocad gunakan tombol Enter atau Space pada
keyboard. Pada garis ini merupakan garis yang tidak terukur atau tampa

ukuran.

5
Klik disini
Klik disini Klik disini
dan klik
1 2
space untuk
mengakhiri

Klik disini
4

Klik disini
3

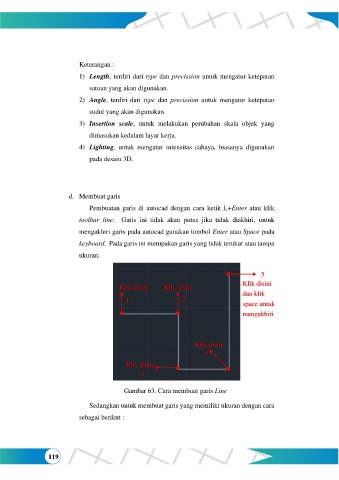

Gambar 63. Cara membuat garis Line

Sedangkan untuk membuat garis yang memiliki ukuran dengan cara

sebagai berikut :

119
