P. 128

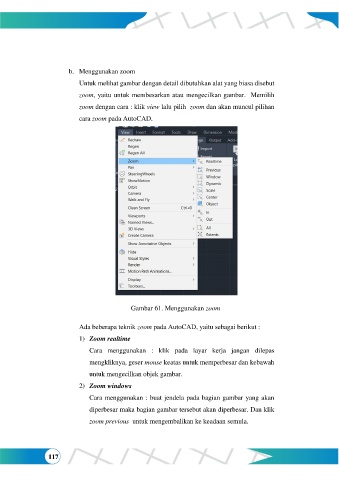

b. Menggunakan zoom
Untuk melihat gambar dengan detail dibutuhkan alat yang biasa disebut
zoom, yaitu untuk membesarkan atau mengecilkan gambar. Memilih
zoom dengan cara : klik view lalu pilih zoom dan akan muncul pilihan
cara zoom pada AutoCAD.
Gambar 61. Menggunakan zoom
Ada beberapa teknik zoom pada AutoCAD, yaitu sebagai berikut :
1) Zoom realtime
Cara menggunakan : klik pada layar kerja jangan dilepas
mengkliknya, geser mouse keatas untuk memperbesar dan kebawah
untuk mengecilkan objek gambar.
2) Zoom windows
Cara menggunakan : buat jendela pada bagian gambar yang akan
diperbesar maka bagian gambar tersebut akan diperbesar. Dan klik
zoom previous untuk mengembalikan ke keadaan semula.
117
