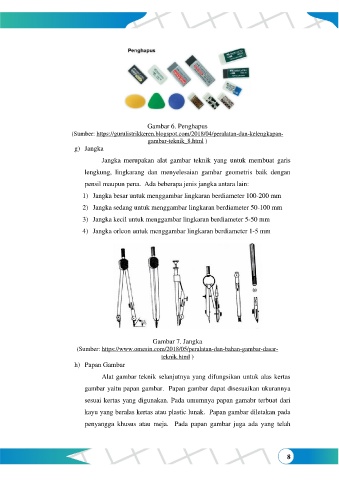

Gambar 6. Penghapus
(Sumber: https://gurulistrikkeren.blogspot.com/2018/04/peralatan-dan-kelengkapan-
gambar-teknik_8.html )
g) Jangka
Jangka merupakan alat gambar teknik yang untuk membuat garis

lengkung, lingkarang dan menyelesaian gambar geometris baik dengan

pensil maupun pena. Ada beberapa jenis jangka antara lain:
1) Jangka besar untuk menggambar lingkaran berdiameter 100-200 mm

2) Jangka sedang untuk menggambar lingkaran berdiameter 50-100 mm
3) Jangka kecil untuk menggambar lingkaran berdiameter 5-50 mm

4) Jangka orleon untuk menggambar lingkaran berdiameter 1-5 mm

Gambar 7. Jangka
(Sumber: https://www.omesin.com/2018/05/peralatan-dan-bahan-gambar-dasar-
teknik.html )
h) Papan Gambar

Alat gambar teknik selanjutnya yang difungsikan untuk alas kertas
gambar yaitu papan gambar. Papan gambar dapat disesuaikan ukurannya

sesuai kertas yang digunakan. Pada umumnya papan gamabr terbuat dari

kayu yang beralas kertas atau plastic lunak. Papan gambar diletakan pada
penyangga khusus atau meja. Pada papan gambar juga ada yang telah
