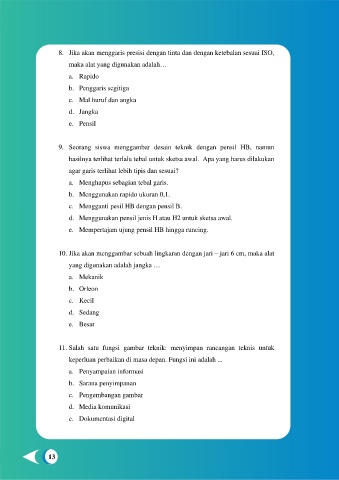

8. Jika akan menggaris presisi dengan tinta dan dengan ketebalan sesuai ISO,
maka alat yang digunakan adalah…

a. Rapido
b. Penggaris segitiga

c. Mal huruf dan angka

d. Jangka
e. Pensil

9. Seorang siswa menggambar desain teknik dengan pensil HB, namun

hasilnya terlihat terlalu tebal untuk sketsa awal. Apa yang harus dilakukan

agar garis terlihat lebih tipis dan sesuai?
a. Menghapus sebagian tebal garis.

b. Menggunakan rapido ukuran 0,1.
c. Mengganti pesil HB dengan pensil B.

d. Menggunakan pensil jenis H atau H2 untuk sketsa awal.

e. Mempertajam ujung pensil HB hingga runcing.

10. Jika akan menggambar sebuah lingkaran dengan jari – jari 6 cm, maka alat
yang digunakan adalah jangka …

a. Mekanik
b. Orleon

c. Kecil

d. Sedang
e. Besar

11. Salah satu fungsi gambar teknik: menyimpan rancangan teknis untuk

keperluan perbaikan di masa depan. Fungsi ini adalah ...
a. Penyampaian informasi

b. Sarana penyimpanan

c. Pengembangan gambar
d. Media komunikasi

e. Dokumentasi digital

13
