Didunia internasional terdapat badan internasional yang bertanggung
jawab dalam normalisasi bidang teknik yaitu International Standard

Organization (ISO). Indonesia sebenarnya juga mempunyai ketentuan standar
sendiri yaitu Standar Nasional Indonesia (SNI). Namun dengan meningkatnya

kerja sama internasional, para pelaku kegiatan yang ada didalamnya harus

menggunakan standar internasional, maka dari itu pada umumnya gambar
teknik di Indonesian menggunakan system ISO. Standar ISO mengatur hal

sebagai berikut:

1. Aturan garis

Beberapa ketebalan garis yang telah diatur serta memiliki fungsi dan

maksud yang berbeda beda.

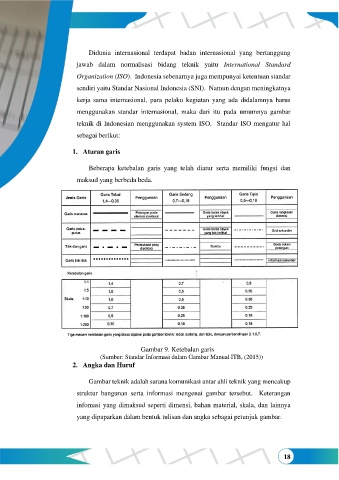

Gambar 9. Ketebalan garis
(Sumber: Standar Informasi dalam Gambar Manual ITB, (2015))
2. Angka dan Huruf

Gambar teknik adalah sarana komunikasi antar ahli teknik yang mencakup
struktur bangunan serta informasi mengenai gambar tersebut. Keterangan

infomasi yang dimaksud seperti dimensi, bahan material, skala, dan lainnya
yang dipaparkan dalam bentuk tulisan dan angka sebagai petunjuk gambar.
