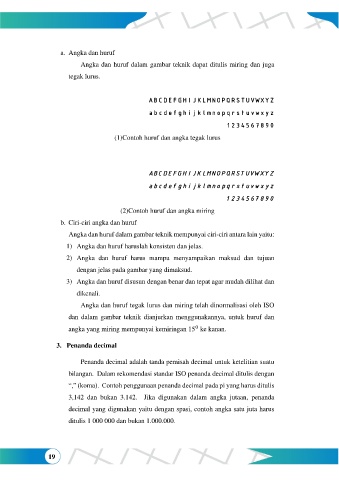

a. Angka dan huruf
Angka dan huruf dalam gambar teknik dapat ditulis miring dan juga
tegak lurus.
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
1234567890
(1)Contoh huruf dan angka tegak lurus
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
1234567890
(2)Contoh huruf dan angka miring
b. Ciri-ciri angka dan huruf
Angka dan huruf dalam gambar teknik mempunyai ciri-ciri antara lain yaitu:
1) Angka dan huruf haruslah konsisten dan jelas.
2) Angka dan huruf harus mampu menyampaikan maksud dan tujuan
dengan jelas pada gambar yang dimaksud.
3) Angka dan huruf disusun dengan benar dan tepat agar mudah dilihat dan
dikenali.
Angka dan huruf tegak lurus dan miring telah dinormalisasi oleh ISO
dan dalam gambar teknik dianjurkan menggunakannya, untuk huruf dan
angka yang miring mempunyai kemiringan 15ᴼ ke kanan.
3. Penanda decimal
Penanda decimal adalah tanda pemisah decimal untuk ketelitian suatu
bilangan. Dalam rekomendasi standar ISO penanda decimal ditulis dengan
“,” (koma). Contoh penggunaan penanda decimal pada pi yang harus ditulis
3,142 dan bukan 3.142. Jika digunakan dalam angka jutaan, penanda
decimal yang digunakan yaitu dengan spasi, contoh angka satu juta harus
ditulis 1 000 000 dan bukan 1.000.000.
