P. 33
L kop (L4) =1/8 sampai 1/10 L garis tepi (L3)

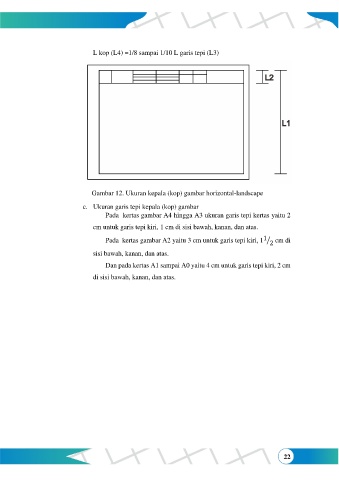

Gambar 12. Ukuran kepala (kop) gambar horizontal-landscape
c. Ukuran garis tepi kepala (kop) gambar
Pada kertas gambar A4 hingga A3 ukuran garis tepi kertas yaitu 2
cm untuk garis tepi kiri, 1 cm di sisi bawah, kanan, dan atas.
1
Pada kertas gambar A2 yaitu 3 cm untuk garis tepi kiri, 1 ⁄ cm di
2
sisi bawah, kanan, dan atas.
Dan pada kertas A1 sampai A0 yaitu 4 cm untuk garis tepi kiri, 2 cm
di sisi bawah, kanan, dan atas.
