b. Letak dan ukuran kepala (kop) gambar
Kepala (kop) gambar membuat penampilan lebih menarik. Gambar
tampak lebih resmi dan professional, serta jika ditambahkan logo
pembuat atau tanda tangan. Umumnya kepala (kop) gambar terletak di
bagian bawah atau di sisi kanan kertas dan terbagi beberapa baris serta
warna.
Dalam aturan dan pedoman gambar teknik, tidak terdapat standar
khusus mengenai dimensi kop kertas maupun elemen yang perlu
disertakan. Namun, saat menetapkan ukuran kop serta kolom baiknya
disesuaikan dengan dimensi kertas yang digunakan. Selain itu, kop harus
mencantumkan informasi mengenai pihak yang bertanggung jawab atas
proyek konstruksi tersebut. Lebar kop secara vertikal berkisar antara 1/7
hingga 1/8 dari lebar lembar kerja setelah mengurangi garis tepi.
L kop (L2) = 1/7 hingga 1/9 Lgaris tepi (L1)

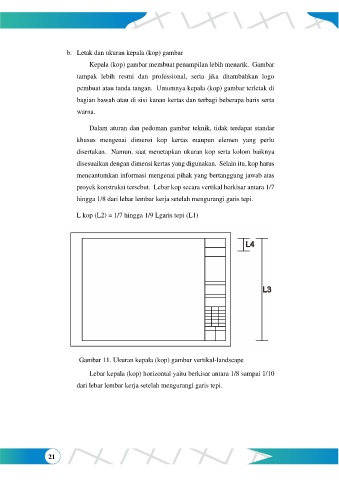

Gambar 11. Ukuran kepala (kop) gambar vertikal-landscape
Lebar kepala (kop) horizontal yaitu berkisar antara 1/8 sampai 1/10
dari lebar lembar kerja setelah mengurangi garis tepi.
