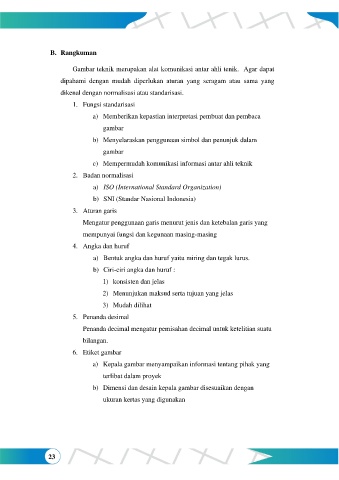

B. Rangkuman

Gambar teknik merupakan alat komunikasi antar ahli tenik. Agar dapat

dipahami dengan mudah diperlukan aturan yang seragam atau sama yang

dikenal dengan normalisasi atau standarisasi.
1. Fungsi standarisasi

a) Memberikan kepastian interpretasi pembuat dan pembaca
gambar

b) Menyelaraskan penggunaan simbol dan penunjuk dalam
gambar

c) Mempermudah komunikasi informasi antar ahli teknik

2. Badan normalisasi
a) ISO (International Standard Organization)

b) SNI (Standar Nasional Indonesia)
3. Aturan garis

Mengatur penggunaan garis menurut jenis dan ketebalan garis yang
mempunyai fungsi dan kegunaan masing-masing

4. Angka dan huruf

a) Bentuk angka dan huruf yaitu miring dan tegak lurus.
b) Ciri-ciri angka dan huruf :

1) konsisten dan jelas

2) Menunjukan maksud serta tujuan yang jelas
3) Mudah dilihat

5. Penanda desimal
Penanda decimal mengatur pemisahan decimal untuk ketelitian suatu

bilangan.
6. Etiket gambar

a) Kepala gambar menyampaikan informasi tentang pihak yang

terlibat dalam proyek
b) Dimensi dan desain kepala gambar disesuaikan dengan

ukuran kertas yang digunakan
