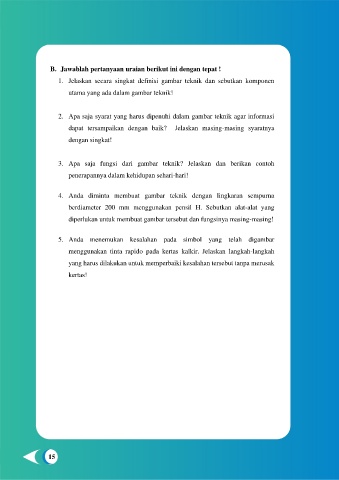

B. Jawablah pertanyaan uraian berikut ini dengan tepat !
1. Jelaskan secara singkat definisi gambar teknik dan sebutkan komponen
utama yang ada dalam gambar teknik!
2. Apa saja syarat yang harus dipenuhi dalam gambar teknik agar informasi
dapat tersampaikan dengan baik? Jelaskan masing-masing syaratnya
dengan singkat!
3. Apa saja fungsi dari gambar teknik? Jelaskan dan berikan contoh
penerapannya dalam kehidupan sehari-hari!
4. Anda diminta membuat gambar teknik dengan lingkaran sempurna
berdiameter 200 mm menggunakan pensil H. Sebutkan alat-alat yang
diperlukan untuk membuat gambar tersebut dan fungsinya masing-masing!
5. Anda menemukan kesalahan pada simbol yang telah digambar
menggunakan tinta rapido pada kertas kalkir. Jelaskan langkah-langkah
yang harus dilakukan untuk memperbaiki kesalahan tersebut tanpa merusak
kertas!
