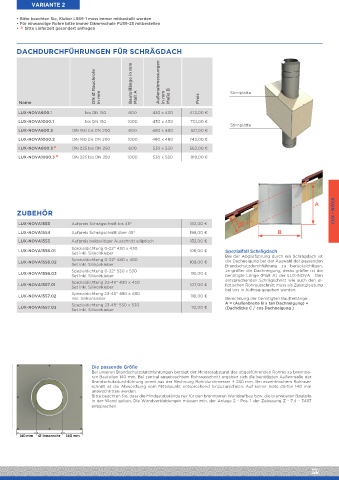

Page 207 - Jeremias_DE_Preisliste_April_2019_Neat

VARIANTE 2

• Bitte beachten Sie, Kleber LS69-1 muss immer mitbestellt werden
• Für einwandige Rohre bitte immer Dämmschale FU39-25 mitbestellen
*
• bitte Lieferzeit gesondert anfragen

DACHDURCHFÜHRUNGEN FÜR SCHRÄGDACH

DN Ø Rauchrohr Bauteillänge in mm Außenabmessungen Stirnplatte

Name in mm Maß A in mm Maße B Preis
LUX-NOVA600.1 bis DN 150 600 430 x 430 473,00 €
LUX-NOVA1000.1 bis DN 150 1000 430 x 430 701,00 €
Stirnplatte
LUX-NOVA600.2 DN 160 bis DN 200 600 480 x 480 521,00 €
LUX-NOVA1000.2 DN 160 bis DN 200 1000 480 x 480 743,00 €
LUX-NOVA600.3 * DN 225 bis DN 250 600 530 x 530 563,00 €
LUX-NOVA1000.3 * DN 225 bis DN 250 1000 530 x 530 818,00 €

A
ZUBEHÖR LUX - NOVA
C
496 mm
LUX-NOVA1553 Aufpreis Schrägschnitt bis 45° 132,00 € max.
LUX-NOVA1554 Aufpreis Schrägschnitt über 45° 198,00 € B
LUX-NOVA1555 Aufpreis beidseitiger Ausschnitt elliptisch 132,00 €
Spezialdichtung 0-22° 430 x 430
LUX-NOVA1556.01 106,00 € Spezialfall Schrägdach
Set inkl. Silikonkleber
Bei der Abgasführung durch ein Schrägdach ist
Spezialdichtung 0-22° 480 x 480
LUX-NOVA1556.02 108,00 € die Dachneigung bei der Auswahl der passenden
Set inkl. Silikonkleber Brandschutzdurchführung zu berücksichtigen.
Spezialdichtung 0-22° 530 x 530 Je größer die Dachneigung, desto größer ist die
LUX-NOVA1556.03 110,00 €
Set inkl. Silikonkleber benötigte Länge (Maß A) der LUX-NOVA. Den
Spezialdichtung 23-45° 430 x 430 entsprechenden Schrägschnitt wie auch den el-
LUX-NOVA1557.01 107,00 € liptischen Rohrausschnitt muss als Zusatzleistung
Set inkl. Silikonkleber bei uns in Auftrag gegeben werden.
Spezialdichtung 23-45° 480 x 480
LUX-NOVA1557.02 110,00 €
inkl. Silikonkleber Berechnung der benötigten Bautteillänge:
Spezialdichtung 23-45° 530 x 530 A = (Außenbreite B x tan Dachneigung) +
LUX-NOVA1557.03 112,00 € (Dachdicke C / cos Dachneigung )
Set inkl. Silikonkleber

Die passende Größe
Bei unseren Brandschutzdurchführungen beträgt der Mindestabstand des abgasführenden Rohres zu brennba-
ren Bauteilen 140 mm. Bei zentral angebrachtem Rohrausschnitt ergeben sich die benötigten Außenmaße der
Brandschutzdurchführung somit aus der Rechnung Rohrdurchmesser + 280 mm. Bei exzentrischem Rohraus-
schnitt ist die Abweichung vom Mittelpunkt entsprechend hinzuzurechnen. Auf keiner Seite dürfen 140 mm
unterschritten werden.
Bitte beachten Sie, dass die Mindestabstände nur für den brennbaren Wandaufbau bzw. die brennbaren Bauteile
in der Wand gelten. Die Wandverkleidungen müssen min. der Anlage 2 - Pos. 1 der Zulassung Z - 7.4 - 3487
entsprechen.
