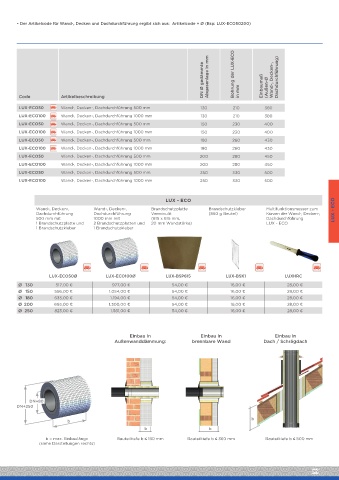

Page 209 - Jeremias_DE_Preisliste_April_2019_Neat

• Der Artikelcode für Wand-, Decken und Dachdurchführung ergibt sich aus: Artikelcode + Ø (Bsp: LUX-ECO50200)

DN Ø gedämmte Abgasanlage in mm Bohrung der LUX-ECO Einbaumaß (Außen-Ø Wand-, Decken-, Dachdurchführung)

Code Artikelbeschreibung in mm

LUX-ECO50 Wand-, Decken-, Dachdurchführung 500 mm 130 210 380
LUX-ECO100 Wand-, Decken-, Dachdurchführung 1000 mm 130 210 380
LUX-ECO50 Wand-, Decken-, Dachdurchführung 500 mm 150 230 400
LUX-ECO100 Wand-, Decken-, Dachdurchführung 1000 mm 150 230 400
LUX-ECO50 Wand-, Decken-, Dachdurchführung 500 mm 180 260 430
LUX-ECO100 Wand-, Decken-, Dachdurchführung 1000 mm 180 260 430
LUX-ECO50 Wand-, Decken-, Dachdurchführung 500 mm 200 280 450
LUX-ECO100 Wand-, Decken-, Dachdurchführung 1000 mm 200 280 450
LUX-ECO50 Wand-, Decken-, Dachdurchführung 500 mm 250 330 500
LUX-ECO100 Wand-, Decken-, Dachdurchführung 1000 mm 250 330 500

LUX - ECO
Wand-, Decken-, Wand-, Decken-, Brandschutzplatte Brandschutzkleber Multifunktionsmesser zum LUX - ECO
Dachdurchführung Dachdurchführung Vermiculit (850 g Beutel) Kürzen der Wand-, Decken-,
500 mm mit 1000 mm mit (615 x 615 mm, Dachdurchführung
1 Brandschutzplatte und 2 Brandschutzplatten und 20 mm Wandstärke) LUX - ECO
1 Brandschutzkleber 1 Brandschutzkleber

LUX-ECO50Ø LUX-ECO100Ø LUX-BSP615 LUX-BSK1 LUXHRC
Ø 130 517,00 € 977,00 € 54,00 € 16,00 € 28,00 €
Ø 150 556,00 € 1.054,00 € 54,00 € 16,00 € 28,00 €
Ø 180 633,00 € 1.194,00 € 54,00 € 16,00 € 28,00 €
Ø 200 693,00 € 1.300,00 € 54,00 € 16,00 € 28,00 €
Ø 250 823,00 € 1.561,00 € 54,00 € 16,00 € 28,00 €

Einbau in Einbau in Einbau in
Außenwanddämmung: brennbare Wand Dach / Schrägdach

DN+80
DN+250

b
b
b b

b = max. Einbaulänge Bauteiltiefe b ≤ 180 mm Bauteiltiefe b ≤ 360 mm Bauteiltiefe b ≤ 500 mm
(siehe Darstellungen rechts)
