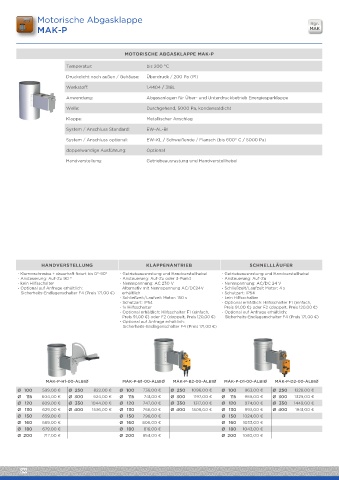

Motorische Abgasklappe
              MAK-P




                                             MOTORISCHE ABGASKLAPPE MAK-P

                        Temperatur:                 bis 200 °C
                        Druckdicht nach außen / Gehäuse:  Überdruck / 200 Pa (P1)
                        Werkstoff:                  1.4404 / 316L

                        Anwendung:                  Abgasanlagen für Über- und Unterdruckbetrieb Energiesparklappe
                        Welle:                      Durchgehend, 5000 Pa, kondensatdicht
                        Klappe:                     Metallischer Anschlag

                        System / Anschluss Standard:  EW-AL-BI
                        System / Anschluss optional:  EW-KL / Schweißende / Flansch (bis 600° C / 5000 Pa)
                        doppelwandige Ausführung:   Optional

                        Handverstellung:            Getriebeausrastung und Handverstellhebel





















                HANDVERSTELLUNG                     KLAPPENANTRIEB                       SCHNELLLÄUFER
       - Klemmschraube + dauerhaft fixiert bis 0°-90°  - Getriebeausrastung und Handverstellhebel  - Getriebeausrastung und Handverstellhebel
       - Ansteuerung: Auf-Zu 90 °          - Ansteuerung: Auf-Zu oder 3-Punkt  - Ansteuerung: Auf-Zu
       - kein Hilfsschalter                - Nennspannung: AC 230 V            - Nennspannung: AC/DC 24 V
       - Optional auf Anfrage erhältlich:    Alternativ mit Nennspannung AC/DC24V   - Schließzeit/Laufzeit Motor: 4 s
          Sicherheits-Endlagenschalter F4 (Preis 171,00 €)    erhältlich       - Schutzart: IP54
                                           - Schließzeit/Laufzeit Motor: 150 s  - kein Hilfsschalter
                                           - Schutzart: IP54                   - Optional erhältlich: Hilfsschalter F1 (einfach,
                                           - 1x Hilfsschalter                    Preis 91,00 €) oder F2 (doppelt, Preis 120,00 €)
                                           - Optional erhältlich: Hilfsschalter F1 (einfach,   - Optional auf Anfrage erhältlich:
                                             Preis 91,00 €) oder F2 (doppelt, Preis 120,00 €)      Sicherheits-Endlagenschalter F4 (Preis 171,00 €)
                                           - Optional auf Anfrage erhältlich:
                                              Sicherheits-Endlagenschalter F4 (Preis 171,00 €)










                 MAK-P-H1-00-ALBIØ          MAK-P-B1-00-ALBIØ  MAK-P-B2-00-ALBIØ  MAK-P-D1-00-ALBIØ  MAK-P-D2-00-ALBIØ
       Ø 100    599,00 €   Ø 250   822,00 €   Ø 100   736,00 €   Ø 250   1096,00 €   Ø 100   963,00 €   Ø 250   1228,00 €
       Ø  115   604,00 €   Ø 300   924,00 €   Ø  115   741,00 €   Ø 300   1197,00 €   Ø  115   969,00 €   Ø 300   1329,00 €
       Ø 120    609,00 €   Ø 350   1044,00 €   Ø 120   747,00 €   Ø 350   1317,00 €   Ø 120   974,00 €   Ø 350   1449,00 €
       Ø 130    629,00 €   Ø 400   1536,00 €   Ø 130   766,00 €   Ø 400   1809,00 €   Ø 130   993,00 €   Ø 400   1941,00 €
       Ø 150    659,00 €                   Ø 150    796,00 €                   Ø 150   1024,00 €
       Ø 160    669,00 €                   Ø 160    806,00 €                   Ø 160   1033,00 €
       Ø 180    679,00 €                   Ø 180    816,00 €                   Ø 180   1043,00 €
       Ø 200     717,00 €                  Ø 200    854,00 €                   Ø 200   1080,00 €
