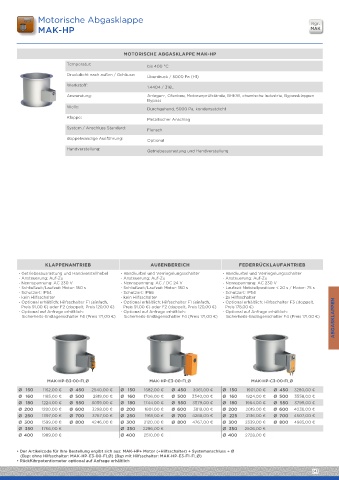

Page 243 - Jeremias_DE_Preisliste_April_2019_Neat

Motorische Abgasklappe
MAK-HP

MOTORISCHE ABGASKLAPPE MAK-HP

Temperatur: bis 400 °C
Druckdicht nach außen / Gehäuse:
Überdruck / 5000 Pa (H1)
Werkstoff: 1.4404 / 316L
Anwendung: Anlagen-, Ofenbau, Motorenprüfstände, BHKW, chemische Industrie, Bypassklappen
Bypass
Welle: Durchgehend, 5000 Pa, kondensatdicht
Klappe:
Metallischer Anschlag
System / Anschluss Standard: Flansch
doppelwandige Ausführung:
Optional
Handverstellung: Getriebeausrastung und Handverstellung

KLAPPENANTRIEB AUßENBEREICH FEDERRÜCKLAUFANTRIEB
- Getriebesausrastung und Handverstellhebel - Handkurbel und Verriegelungsschalter - Handkurbel und Verriegelungsschalter
- Ansteuerung: Auf-Zu - Ansteuerung: Auf-Zu - Ansteuerung: Auf-Zu
- Nennspannung: AC 230 V - Nennspannung: AC / DC 24 V - Nennspannung: AC 230 V
- Schließzeit/Laufzeit Motor: 150 s - Schließzeit/Laufzeit Motor: 150 s - Laufzeit Notstellposition: < 20 s / Motor: 75 s
- Schutzart: IP54 - Schutzart: IP66 - Schutzart: IP54
- kein Hilfsschalter - kein Hilfsschalter - 2x Hilfsschalter
ABGASKLAPPEN
- Optional erhältlich: Hilfsschalter F1 (einfach, - Optional erhältlich: Hilfsschalter F1 (einfach, - Optional erhältlich: Hilfsschalter F3 (doppelt,
Preis 91,00 €) oder F2 (doppelt, Preis 120,00 €) Preis 91,00 €) oder F2 (doppelt, Preis 120,00 €) Preis 178,00 €)
- Optional auf Anfrage erhältlich: - Optional auf Anfrage erhältlich: - Optional auf Anfrage erhältlich:
Sicherheits-Endlagenschalter F4 (Preis 171,00 €) Sicherheits-Endlagenschalter F4 (Preis 171,00 €) Sicherheits-Endlagenschalter F4 (Preis 171,00 €)

MAK-HP-B3-00-FLØ MAK-HP-E3-00-FLØ MAK-HP-C3-00-FLØ
Ø 150 1162,00 € Ø 450 2540,00 € Ø 150 1682,00 € Ø 450 3061,00 € Ø 150 1901,00 € Ø 450 3280,00 €
Ø 160 1185,00 € Ø 500 2819,00 € Ø 160 1706,00 € Ø 500 3340,00 € Ø 160 1924,00 € Ø 500 3558,00 €
Ø 180 1224,00 € Ø 550 3059,00 € Ø 180 1744,00 € Ø 550 3579,00 € Ø 180 1964,00 € Ø 550 3799,00 €
Ø 200 1280,00 € Ø 600 3298,00 € Ø 200 1801,00 € Ø 600 3819,00 € Ø 200 2019,00 € Ø 600 4038,00 €
Ø 250 1397,00 € Ø 700 3767,00 € Ø 250 1918,00 € Ø 700 4288,00 € Ø 225 2136,00 € Ø 700 4507,00 €
Ø 300 1599,00 € Ø 800 4246,00 € Ø 300 2120,00 € Ø 800 4767,00 € Ø 300 2339,00 € Ø 800 4985,00 €
Ø 350 1766,00 € Ø 350 2286,00 € Ø 350 2506,00 €
Ø 400 1989,00 € Ø 400 2510,00 € Ø 400 2728,00 €

• Der Artikelcode für Ihre Bestellung ergibt sich aus: MAK-HP+ Motor (+Hilfsschalter) + Systemanschluss + Ø
(Bsp: ohne Hilfsschalter: MAK-HP-E3-00-FLØ) (Bsp mit Hilfsschalter: MAK-HP-E3-F1-FLØ)
• Rückführpotentiometer optional auf Anfrage erhältlich

243
