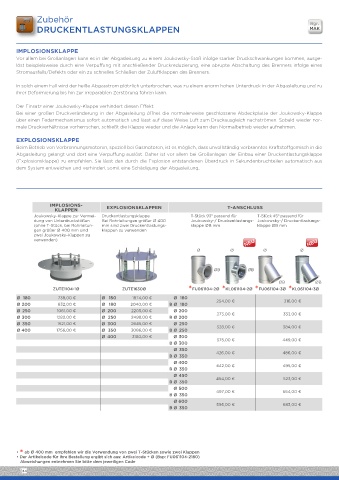

Page 244 - Jeremias_DE_Preisliste_April_2019_Neat

Zubehör
DRUCKENTLASTUNGSKLAPPEN

IMPLOSIONSKLAPPE
Vor allem bei Großanlagen kann es in der Abgasleitung zu einem Joukowsky-Stoß infolge starker Druckschwankungen kommen, ausge-
löst beispielsweise durch eine Verpuffung mit anschließender Druckreduzierung, eine abrupte Abschaltung des Brenners infolge eines
Stromausfalls/Defekts oder ein zu schnelles Schließen der Zuluftklappen des Brenners.

In solch einem Fall wird der heiße Abgasstrom plötzlich unterbrochen, was zu einem enorm hohen Unterdruck in der Abgasleitung und zu
ihrer Deformierung bis hin zur irreparablen Zerstörung führen kann.

Der Einsatz einer Joukowsky-Klappe verhindert diesen Effekt.
Bei einer großen Druckveränderung in der Abgasleitung öffnet die normalerweise geschlossene Abdeckplatte der Joukowsky-Klappe
über einen Federmechanismus sofort automatisch und lässt auf diese Weise Luft zum Druckausgleich nachströmen. Sobald wieder nor-
male Druckverhältnisse vorherrschen, schließt die Klappe wieder und die Anlage kann den Normalbetrieb wieder aufnehmen.

EXPLOSIONSKLAPPE
Beim Betrieb von Verbrennungsmotoren, speziell bei Gasmotoren, ist es möglich, dass unvollständig verbranntes Kraftstoffgemisch in die
Abgasleitung gelangt und dort eine Verpuffung auslöst. Daher ist vor allem bei Großanlagen der Einbau einer Druckentlastungsklappe
(Explosionsklappe) zu empfehlen. Sie lässt den durch die Explosion entstandenen Überdruck in Sekundenbruchteilen automatisch aus
dem System entweichen und verhindert somit eine Schädigung der Abgasleitung.

IMPLOSIONS- EXPLOSIONSKLAPPEN T-ANSCHLUSS
KLAPPEN
Joukowsky-Klappe zur Vermei- Druckentlastungsklappe T-Stück 93° passend für T-Stück 45° passend für
dung von Unterdruckstößen Bei Rohrleitungen größer Ø 400 Joukowsky-/ Druckentlastungs- Joukowsky-/ Druckentlastungs-
(ohne T-Stück, bei Rohrleitun- mm sind zwei Druckentlastungs- klappe ØB mm klappe ØB mm
gen größer Ø 400 mm sind klappen zu verwenden
zwei Joukowsky-Klappen zu
verwenden)
NEU NEU
Ø Ø Ø Ø

ØB ØB

ØB ØB
ZUTE1104-1Ø ZUTE1630Ø * FU061104-2Ø * KL061104-2Ø * FU061104-3Ø * KL061104-3Ø
Ø 180 738,00 € Ø 150 1874,00 € Ø 180 254,00 € 316,00 €
Ø 200 832,00 € Ø 180 2040,00 € B Ø 180
Ø 250 1061,00 € Ø 200 2205,00 € Ø 200
Ø 300 1282,00 € Ø 250 2498,00 € B Ø 200 273,00 € 333,00 €
Ø 350 1521,00 € Ø 300 2645,00 € Ø 250
Ø 400 1756,00 € Ø 350 3086,00 € B Ø 250 328,00 € 384,00 €
Ø 400 3180,00 € Ø 300 375,00 € 449,00 €
B Ø 300
Ø 350
B Ø 350 426,00 € 486,00 €
Ø 400
B Ø 350 442,00 € 495,00 €
Ø 450
B Ø 350 454,00 € 523,00 €
Ø 500
B Ø 350 497,00 € 564,00 €
Ø 600
B Ø 350 595,00 € 683,00 €

*
• ab Ø 400 mm empfehlen wir die Verwendung von zwei T-Stücken sowie zwei Klappen
• Der Artikelcode für Ihre Bestellung ergibt sich aus: Artikelcode + Ø (Bsp: FU061104-2180)
Abweichungen entnehmen Sie bitte dem jeweiligen Code
