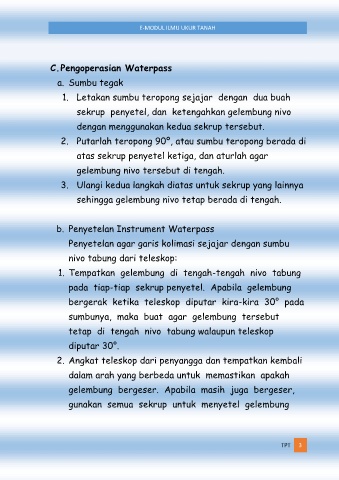

E-MODUL ILMU UKUR TANAH
C. Pengoperasian Waterpass
a. Sumbu tegak
1. Letakan sumbu teropong sejajar dengan dua buah
sekrup penyetel, dan ketengahkan gelembung nivo
dengan menggunakan kedua sekrup tersebut.
2. Putarlah teropong 90º, atau sumbu teropong berada di
atas sekrup penyetel ketiga, dan aturlah agar
gelembung nivo tersebut di tengah.
3. Ulangi kedua langkah diatas untuk sekrup yang lainnya
sehingga gelembung nivo tetap berada di tengah.
b. Penyetelan Instrument Waterpass
Penyetelan agar garis kolimasi sejajar dengan sumbu
nivo tabung dari teleskop:
1. Tempatkan gelembung di tengah-tengah nivo tabung
pada tiap-tiap sekrup penyetel. Apabila gelembung
bergerak ketika teleskop diputar kira-kira 30° pada
sumbunya, maka buat agar gelembung tersebut
tetap di tengah nivo tabung walaupun teleskop
diputar 30°.
2. Angkat teleskop dari penyangga dan tempatkan kembali
dalam arah yang berbeda untuk memastikan apakah
gelembung bergeser. Apabila masih juga bergeser,
gunakan semua sekrup untuk menyetel gelembung
TPT 3
