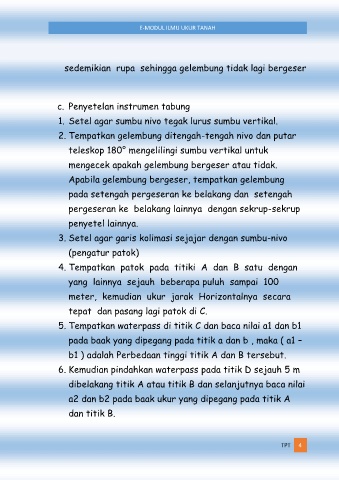

E-MODUL ILMU UKUR TANAH

sedemikian rupa sehingga gelembung tidak lagi bergeser

c. Penyetelan instrumen tabung

1. Setel agar sumbu nivo tegak lurus sumbu vertikal.

2. Tempatkan gelembung ditengah-tengah nivo dan putar

teleskop 180° mengelilingi sumbu vertikal untuk

mengecek apakah gelembung bergeser atau tidak.

Apabila gelembung bergeser, tempatkan gelembung

pada setengah pergeseran ke belakang dan setengah

pergeseran ke belakang lainnya dengan sekrup-sekrup

penyetel lainnya.

3. Setel agar garis kolimasi sejajar dengan sumbu-nivo

(pengatur patok)

4. Tempatkan patok pada titiki A dan B satu dengan

yang lainnya sejauh beberapa puluh sampai 100

meter, kemudian ukur jarak Horizontalnya secara

tepat dan pasang lagi patok di C.

5. Tempatkan waterpass di titik C dan baca nilai a1 dan b1

pada baak yang dipegang pada titik a dan b , maka ( a1 –

b1 ) adalah Perbedaan tinggi titik A dan B tersebut.

6. Kemudian pindahkan waterpass pada titik D sejauh 5 m

dibelakang titik A atau titik B dan selanjutnya baca nilai

a2 dan b2 pada baak ukur yang dipegang pada titik A

dan titik B.

TPT 4
