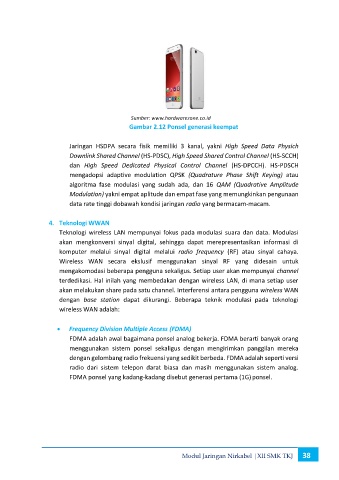

Page 39 - Ebook Jaringan Nirkabel Kelas XII

Sumber: www.hardwarezone.co.id
Gambar 2.12 Ponsel generasi keempat

Jaringan HSDPA secara fisik memiliki 3 kanal, yakni High Speed Data Physich

Downlink Shared Channel (HS-PDSC), High Speed Shared Control Channel (HS-SCCH)
dan High Speed Dedicated Physical Control Channel (HS-DPCCH). HS-PDSCH
mengadopsi adaptive modulation QPSK (Quadrature Phase Shift Keying) atau
algoritma fase modulasi yang sudah ada, dan 16 QAM (Quadrative Amplitude
Modulation) yakni empat aplitude dan empat fase yang memungkinkan pengunaan
data rate tinggi dobawah kondisi jaringan radio yang bermacam-macam.

4. Teknologi WWAN
Teknologi wireless LAN mempunyai fokus pada modulasi suara dan data. Modulasi
akan mengkonversi sinyal digital, sehingga dapat merepresentasikan informasi di
komputer melalui sinyal digital melalui radio frequency (RF) atau sinyal cahaya.

Wireless WAN secara ekslusif menggunakan sinyal RF yang didesain untuk
mengakomodasi beberapa pengguna sekaligus. Setiap user akan mempunyai channel
terdedikasi. Hal inilah yang membedakan dengan wireless LAN, di mana setiap user
akan melakukan share pada satu channel. Interferensi antara pengguna wireless WAN
dengan base station dapat dikurangi. Beberapa teknik modulasi pada teknologi
wireless WAN adalah:

 Frequency Division Multiple Access (FDMA)

FDMA adalah awal bagaimana ponsel analog bekerja. FDMA berarti banyak orang
menggunakan sistem ponsel sekaligus dengan mengirimkan panggilan mereka
dengan gelombang radio frekuensi yang sedikit berbeda. FDMA adalah seperti versi
radio dari sistem telepon darat biasa dan masih menggunakan sistem analog.
FDMA ponsel yang kadang-kadang disebut generasi pertama (1G) ponsel.

Modul Jaringan Nirkabel |XII SMK TKJ 38
