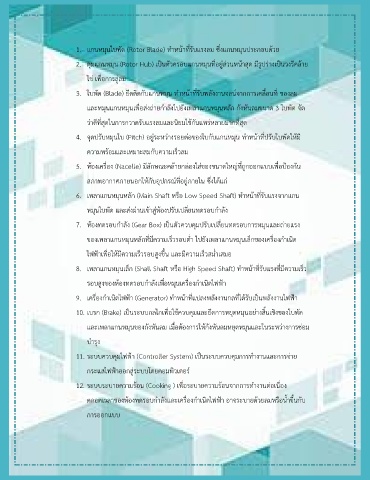

1. แกนหมุนใบพัด (Rotor Blade) ทำหน้าที่รับแรงลม ซึ่งแกนหมุนประกอบด้วย

2. ดุมแกนหมุน (Rotor Hub) เป็นตัวครอบแกนหมุนที่อยู่ส่วนหน้าสุด มีรูปร่างเป็นวงรีคล้าย

ไข่ เพื่อการลู่ลม

3. ใบพัด (Blade) ยึดติดกับแกนหมุน ทำหน้าที่รับพลังงานจลน์จากการเคลื่อนท ของลม
ี่
และหมุนแกนหมุนเพื่อส่งถ่ายกำลังไปยังเพลาแกนหมุนหลัก กังหันลมขนาด 3 ใบพัด จัด

ว่าดีที่สดในการกวาดรับแรงลมและนิยมใช้กันแพร่หลายมากทสุด
ี่
ุ
4. จุดปรับหมุนใบ (Pitch) อยู่ระหว่างรอยต่อของใบกับแกนหมุน ทำหน้าที่ปรับใบพัดให้มี

ความพร้อมและเหมาะสมกับความเร็วลม

5. ห้องเครื่อง (Nacelle) มีลักษณะคล้ายกล่องใส่ของขนาดใหญ่ที่ถูกออกแบบเพื่อป้องกัน

สภาพอากาศภายนอกให้กับอุปกรณ์ที่อยู่ภายใน ซึ่งได้แก่

6. เพลาแกนหมุนหลัก (Main Shaft หรือ Low Speed Shaft) ทำหน้าที่รับแรงจากแกน

ู่
หมุนใบพัด และส่งผานเข้าสห้องปรับเปลี่ยนทดรอบกำลัง
่
7. ห้องทดรอบกำลัง (Gear Box) เป็นตัวควบคุมปรับเปลี่ยนทดรอบการหมุนและถ่ายแรง

ของเพลาแกนหมุนหลักที่มีความเร็วรอบต่ำ ไปยังเพลาแกนหมุนเล็กของเครื่องกำเนิด

ไฟฟ้าเพื่อให้มีความเร็วรอบสูงขึ้น และมีความเร็วสม่ำเสมอ

8. เพลาแกนหมุนเล็ก (Shall Shaft หรือ High Speed Shaft) ทำหน้าที่รับแรงที่มีความเร็ว

รอบสูงของห้องทดรอบกำลังเพื่อหมุนเครื่องกำเนิดไฟฟ้า

9. เครื่องกำเนิดไฟฟ้า (Generator) ทำหน้าที่แปลงพลังงานกลที่ได้รับเป็นพลังงานไฟฟ้า

10. เบรก (Brake) เป็นระบบกลไกเพื่อใช้ควบคุมและยึดการหยุดหมุนอย่างสิ้นเชิงของใบพัด

และเพลาแกนหมุนของกังหันลม เมื่อต้องการให้กังหันลมหยุดหมุนและในระหว่างการซ่อม

บำรุง

11. ระบบควบคุมไฟฟ้า (Controller System) เป็นระบบควบคุมการทำงานและการจ่าย

กระแสไฟฟ้าออกสู่ระบบโดยคอมพิวเตอร์

12. ระบบระบายความร้อน (Cooking ) เพื่อระบายความร้อนจากการทำงานต่อเนื่อง

ตลอดเวลาของห้องทดรอบกำลังและเครื่องกำเนิดไฟฟ้า อาจระบายด้วยลมหรือน้ำขึ้นกับ

การออกแบบ
