Page 58 - สื่อ E-Book วิชาส่งจ่ายไฟฟ้า
P. 58

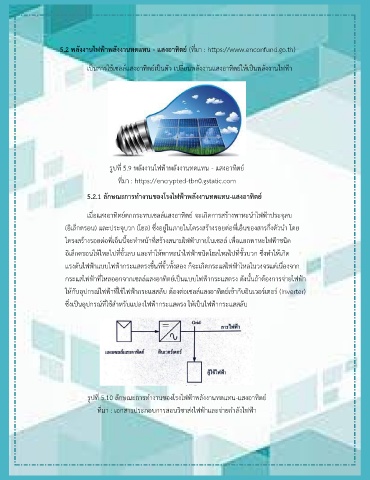

5.2 พลังงานไฟฟ้าพลังงานทดแทน - แสงอาทิตย์ (ที่มา : https://www.enconfund.go.th)
เป็นการใช้เซลล์แสงอาทตย์เป็นตัว เปลี่ยนพลังงานแสงอาทิตย์ให้เป็นพลังงานไฟฟ้า
ิ
รูปที่ 5.9 พลังงานไฟฟ้าพลังงานทดแทน - แสงอาทิตย์
ที่มา : https://encrypted-tbn0.gstatic.com
5.2.1 ลักษณะการทํางานของโรงไฟฟ้าพลังงานทดแทน-แสงอาทิตย์
เมื่อแสงอาทิตย์ตกกระทบเซลล์แสงอาทิตย์ จะเกิดการสร้างพาหะนำไฟฟ้าประจุลบ
(อิเล็กตรอน) และประจุบวก (โฮล) ซึ่งอยู่ในภายในโครงสร้างรอยต่อพี่เอ็นของสารกึ่งตัวนำ โดย
โครงสร้างรอยต่อพี่เอ็นนี้จะทำหน้าที่สร้างสนามไฟฟ้าภายในเซลล์ เพื่อแยกพาหะไฟฟ้าชนิด
อิเล็กตรอนให้ไหลไปที่ขั้วลบ และทำให้พาหะนำไฟฟ้าชนิดโฮลไหลไปที่ขั้วบวก ซึ่งทำให้เกิด
แรงดันไฟฟ้าแบบไฟฟ้ากระแสตรงขึ้นที่ขั้วทั้งสอง ก็จะเกิดกระแสไฟฟ้าไหลในวงจรแต่เนื่องจาก
กระแสไฟฟ้าที่ไหลออกจากเซลล์แสงอาทิตย์เป็นแบบไฟฟ้ากระแสตรง ดังนั้นถ้าต้องการจ่ายไฟฟ้า
ให้กับอุปกรณ์ไฟฟ้าที่ใช้ไฟฟ้ากระแสสลับ ต้องต่อเซลล์แสงอาทตย์เข้ากับอินเวอร์เตอร์ (Inverter)
ิ
ซึ่งเป็นอุปกรณ์ที่ใช้สำหรับแปลงไฟฟ้ากระแสตรง ให้เป็นไฟฟ้ากระแสสลับ
รูปที่ 5.10 ลักษณะการทํางานของโรงไฟฟ้าพลังงานทดแทน-แสงอาทิตย์
ที่มา : เอกสารประกอบการสอนวิชาส่งไฟฟ้าและจ่ายกำลังไฟฟ้า
