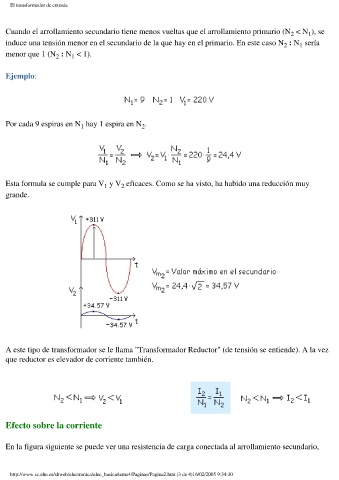

El transformador de entrada
Cuando el arrollamiento secundario tiene menos vueltas que el arrollamiento primario (N < N ), se
1
2
induce una tensión menor en el secundario de la que hay en el primario. En este caso N : N sería
2
1
menor que 1 (N : N < 1).
2
1
Ejemplo:
Por cada 9 espiras en N hay 1 espira en N .
1
2
Esta formula se cumple para V y V eficaces. Como se ha visto, ha habido una reducción muy
2
1
grande.
A este tipo de transformador se le llama "Transformador Reductor" (de tensión se entiende). A la vez
que reductor es elevador de corriente también.
Efecto sobre la corriente
En la figura siguiente se puede ver una resistencia de carga conectada al arrollamiento secundario,
