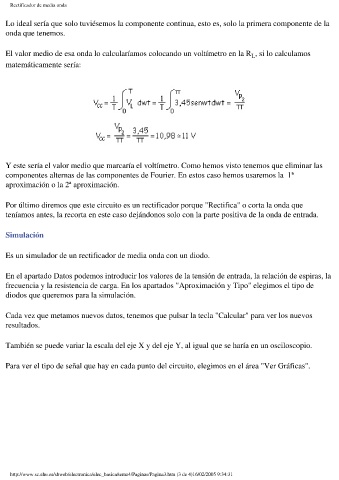

Page 142 - Eletronica Bàsica Semiconductores
P. 142
Rectificador de media onda
Lo ideal sería que solo tuviésemos la componente continua, esto es, solo la primera componente de la
onda que tenemos.
El valor medio de esa onda lo calcularíamos colocando un voltímetro en la R , si lo calculamos
L
matemáticamente sería:
Y este sería el valor medio que marcaría el voltímetro. Como hemos visto tenemos que eliminar las
componentes alternas de las componentes de Fourier. En estos caso hemos usaremos la 1ª
aproximación o la 2ª aproximación.
Por último diremos que este circuito es un rectificador porque "Rectifica" o corta la onda que
teníamos antes, la recorta en este caso dejándonos solo con la parte positiva de la onda de entrada.
Simulación
Es un simulador de un rectificador de media onda con un diodo.
En el apartado Datos podemos introducir los valores de la tensión de entrada, la relación de espiras, la
frecuencia y la resistencia de carga. En los apartados "Aproximación y Tipo" elegimos el tipo de
diodos que queremos para la simulación.
Cada vez que metamos nuevos datos, tenemos que pulsar la tecla "Calcular" para ver los nuevos
resultados.
También se puede variar la escala del eje X y del eje Y, al igual que se haría en un osciloscopio.
Para ver el tipo de señal que hay en cada punto del circuito, elegimos en el área "Ver Gráficas".
