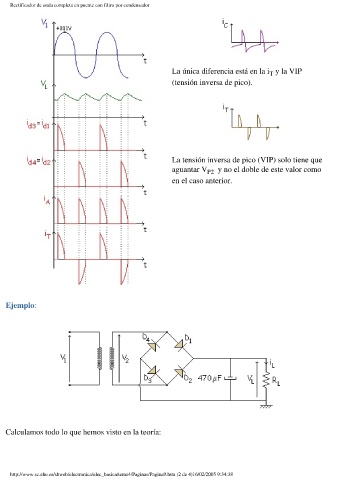

Rectificador de onda completa en puente con filtro por condensador
La única diferencia está en la i y la VIP
T
(tensión inversa de pico).
La tensión inversa de pico (VIP) solo tiene que
aguantar V y no el doble de este valor como
P2
en el caso anterior.
Ejemplo:
Calculamos todo lo que hemos visto en la teoría:
