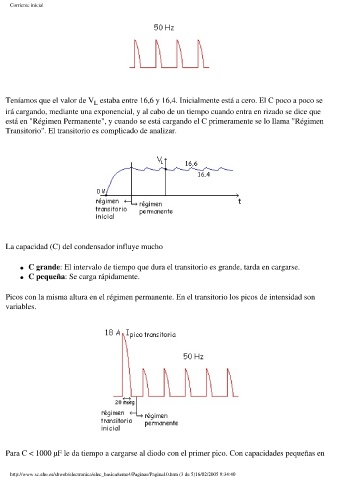

Page 170 - Eletronica Bàsica Semiconductores
P. 170
Corriente inicial
Teníamos que el valor de V estaba entre 16,6 y 16,4. Inicialmente está a cero. El C poco a poco se
L
irá cargando, mediante una exponencial, y al cabo de un tiempo cuando entra en rizado se dice que
está en "Régimen Permanente", y cuando se está cargando el C primeramente se lo llama "Régimen
Transitorio". El transitorio es complicado de analizar.
La capacidad (C) del condensador influye mucho
l C grande: El intervalo de tiempo que dura el transitorio es grande, tarda en cargarse.
l C pequeña: Se carga rápidamente.
Picos con la misma altura en el régimen permanente. En el transitorio los picos de intensidad son
variables.
Para C < 1000 µF le da tiempo a cargarse al diodo con el primer pico. Con capacidades pequeñas en
