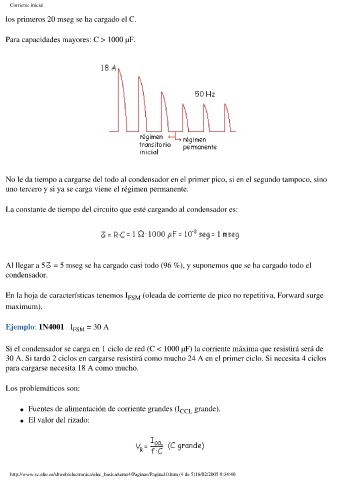

Corriente inicial
los primeros 20 mseg se ha cargado el C.
Para capacidades mayores: C > 1000 µF.
No le da tiempo a cargarse del todo al condensador en el primer pico, si en el segundo tampoco, sino
uno tercero y si ya se carga viene el régimen permanente.
La constante de tiempo del circuito que esté cargando al condensador es:
Al llegar a 5 = 5 mseg se ha cargado casi todo (96 %), y suponemos que se ha cargado todo el
condensador.
En la hoja de características tenemos I FSM (oleada de corriente de pico no repetitiva, Forward surge
maximum).
Ejemplo: 1N4001 I FSM = 30 A
Si el condensador se carga en 1 ciclo de red (C < 1000 µF) la corriente máxima que resistirá será de
30 A. Si tardo 2 ciclos en cargarse resistirá como mucho 24 A en el primer ciclo. Si necesita 4 ciclos
para cargarse necesita 18 A como mucho.
Los problemáticos son:
l Fuentes de alimentación de corriente grandes (I CCL grande).
l El valor del rizado:
