Page 174 - Eletronica Bàsica Semiconductores

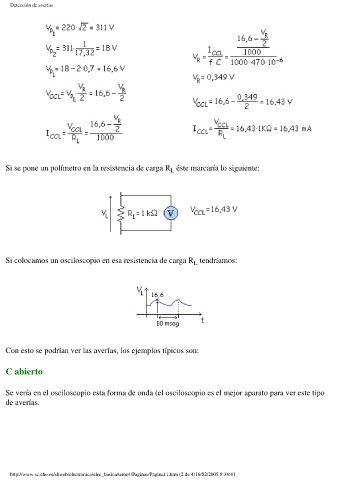

Detección de averías

Si se pone un polímetro en la resistencia de carga R éste marcaría lo siguiente:
L

Si colocamos un osciloscopio en esa resistencia de carga R tendríamos:
L

Con esto se podrían ver las averías, los ejemplos típicos son:

C abierto

Se vería en el osciloscopio esta forma de onda (el osciloscopio es el mejor aparato para ver este tipo
de averías.
