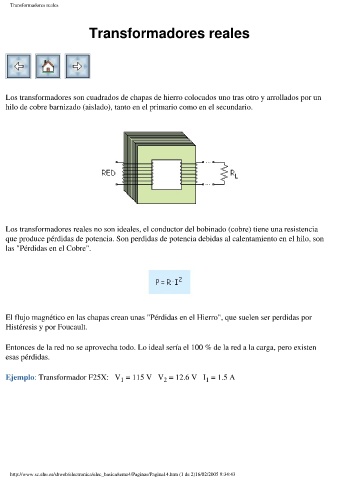

Transformadores reales
Transformadores reales
Los transformadores son cuadrados de chapas de hierro colocados uno tras otro y arrollados por un
hilo de cobre barnizado (aislado), tanto en el primario como en el secundario.
Los transformadores reales no son ideales, el conductor del bobinado (cobre) tiene una resistencia
que produce pérdidas de potencia. Son perdidas de potencia debidas al calentamiento en el hilo, son
las "Pérdidas en el Cobre".
El flujo magnético en las chapas crean unas "Pérdidas en el Hierro", que suelen ser perdidas por
Histéresis y por Foucault.
Entonces de la red no se aprovecha todo. Lo ideal sería el 100 % de la red a la carga, pero existen
esas pérdidas.
Ejemplo: Transformador F25X: V = 115 V V = 12.6 V I = 1.5 A
