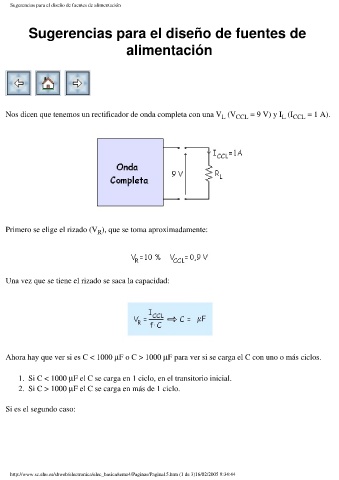

Sugerencias para el diseño de fuentes de alimentación

Sugerencias para el diseño de fuentes de

alimentación

Nos dicen que tenemos un rectificador de onda completa con una V (V CCL = 9 V) y I (I CCL = 1 A).
L
L

Primero se elige el rizado (V ), que se toma aproximadamente:
R

Una vez que se tiene el rizado se saca la capacidad:

Ahora hay que ver si es C < 1000 mF o C > 1000 mF para ver si se carga el C con uno o más ciclos.

1. Si C < 1000 mF el C se carga en 1 ciclo, en el transitorio inicial.
2. Si C > 1000 mF el C se carga en más de 1 ciclo.

Si es el segundo caso:
