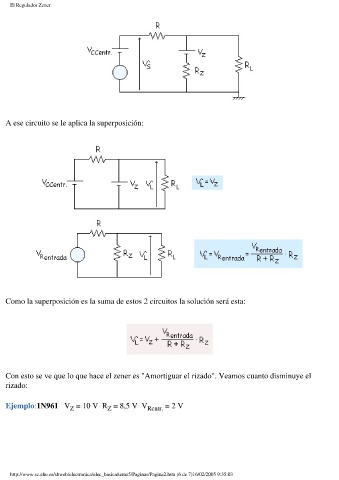

El Regulador Zener
A ese circuito se le aplica la superposición:
Como la superposición es la suma de estos 2 circuitos la solución será esta:
Con esto se ve que lo que hace el zener es "Amortiguar el rizado". Veamos cuanto disminuye el
rizado:
Ejemplo:1N961 V = 10 V R = 8,5 V V Rentr. = 2 V
Z
Z
