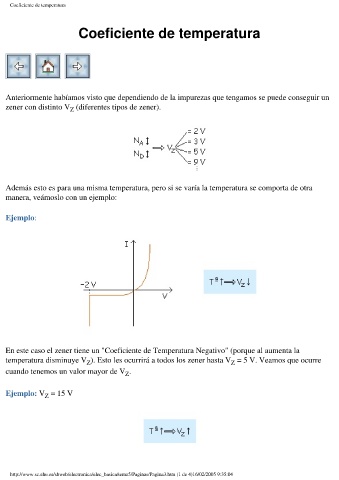

Coeficiente de temperatura
Coeficiente de temperatura
Anteriormente habíamos visto que dependiendo de la impurezas que tengamos se puede conseguir un
zener con distinto V (diferentes tipos de zener).
Z
Además esto es para una misma temperatura, pero si se varía la temperatura se comporta de otra
manera, veámoslo con un ejemplo:
Ejemplo:
En este caso el zener tiene un "Coeficiente de Temperatura Negativo" (porque al aumenta la
temperatura disminuye V ). Esto les ocurrirá a todos los zener hasta V = 5 V. Veamos que ocurre
Z
Z
cuando tenemos un valor mayor de V .
Z
Ejemplo: V = 15 V
Z
