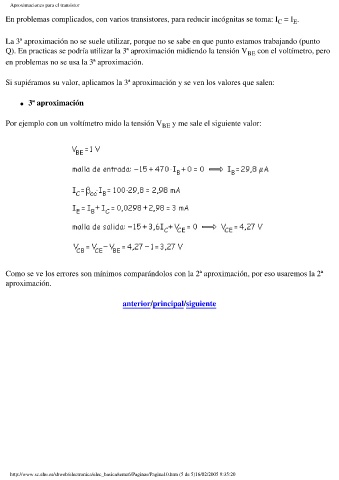

Aproximaciones para el transistor
En problemas complicados, con varios transistores, para reducir incógnitas se toma: I = I .
E
C
La 3ª aproximación no se suele utilizar, porque no se sabe en que punto estamos trabajando (punto
Q). En practicas se podría utilizar la 3ª aproximación midiendo la tensión V BE con el voltímetro, pero
en problemas no se usa la 3ª aproximación.
Si supiéramos su valor, aplicamos la 3ª aproximación y se ven los valores que salen:
l 3ª aproximación
Por ejemplo con un voltímetro mido la tensión V BE y me sale el siguiente valor:
Como se ve los errores son mínimos comparándolos con la 2ª aproximación, por eso usaremos la 2ª
aproximación.
anterior/principal/siguiente
