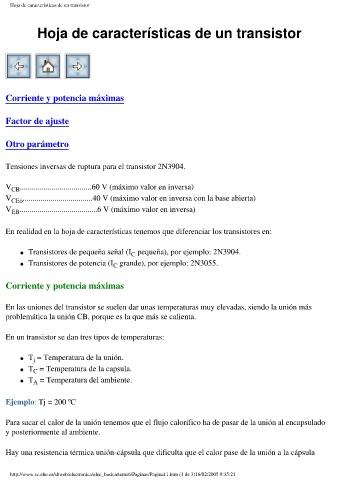

Hoja de características de un transistor
Hoja de características de un transistor
Corriente y potencia máximas
Factor de ajuste
Otro parámetro
Tensiones inversas de ruptura para el transistor 2N3904.
V CB ....................................60 V (máximo valor en inversa)
V CEo ...................................40 V (máximo valor en inversa con la base abierta)
V EB .......................................6 V (máximo valor en inversa)
En realidad en la hoja de características tenemos que diferenciar los transistores en:
l Transistores de pequeña señal (I pequeña), por ejemplo: 2N3904.
C
l Transistores de potencia (I grande), por ejemplo: 2N3055.
C
Corriente y potencia máximas
En las uniones del transistor se suelen dar unas temperaturas muy elevadas, siendo la unión más
problemática la unión CB, porque es la que más se calienta.
En un transistor se dan tres tipos de temperaturas:
l T = Temperatura de la unión.
j
l T = Temperatura de la capsula.
C
l T = Temperatura del ambiente.
A
Ejemplo: Tj = 200 ºC
Para sacar el calor de la unión tenemos que el flujo calorífico ha de pasar de la unión al encapsulado
y posteriormente al ambiente.
Hay una resistencia térmica unión-cápsula que dificulta que el calor pase de la unión a la cápsula
