Bandas de energía

Bandas de energía (consideraciones de

energía)

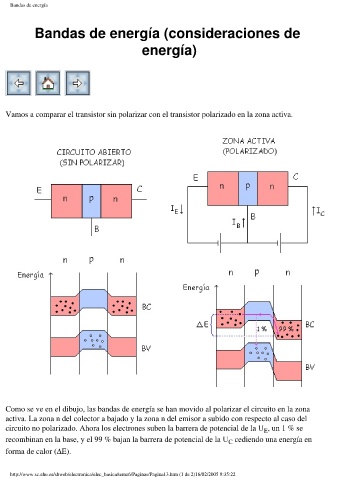

Vamos a comparar el transistor sin polarizar con el transistor polarizado en la zona activa.

Como se ve en el dibujo, las bandas de energía se han movido al polarizar el circuito en la zona
activa. La zona n del colector a bajado y la zona n del emisor a subido con respecto al caso del
circuito no polarizado. Ahora los electrones suben la barrera de potencial de la U , un 1 % se
E
recombinan en la base, y el 99 % bajan la barrera de potencial de la U cediendo una energía en
C
forma de calor (DE).
