Page 295 - Eletronica Bàsica Semiconductores

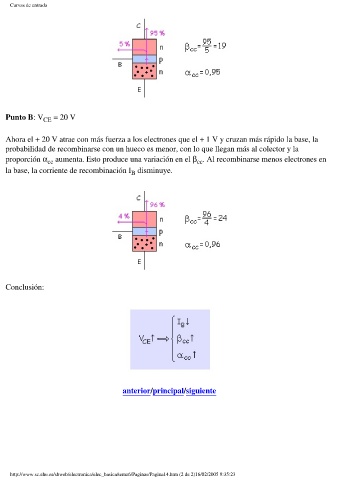

Curvas de entrada

Punto B: V CE = 20 V

Ahora el + 20 V atrae con más fuerza a los electrones que el + 1 V y cruzan más rápido la base, la
probabilidad de recombinarse con un hueco es menor, con lo que llegan más al colector y la
proporción a aumenta. Esto produce una variación en el b . Al recombinarse menos electrones en
cc
cc
la base, la corriente de recombinación I disminuye.
B

Conclusión:
