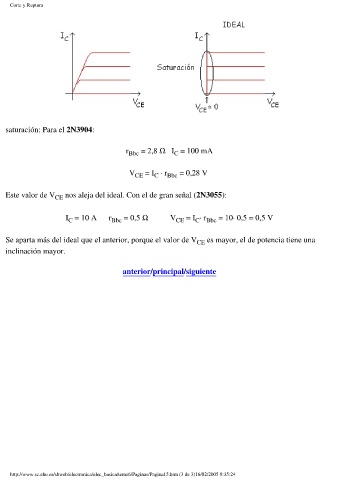

Corte y Ruptura

saturación: Para el 2N3904:

r Bbc = 2,8 W I = 100 mA
C

V CE = I · r Bbc = 0,28 V
C

Este valor de V CE nos aleja del ideal. Con el de gran señal (2N3055):

I = 10 A r Bbc = 0,5 W V CE = I · r Bbc = 10· 0,5 = 0,5 V
C
C

Se aparta más del ideal que el anterior, porque el valor de V CE es mayor, el de potencia tiene una
inclinación mayor.
