Problemas



                                                Problemas

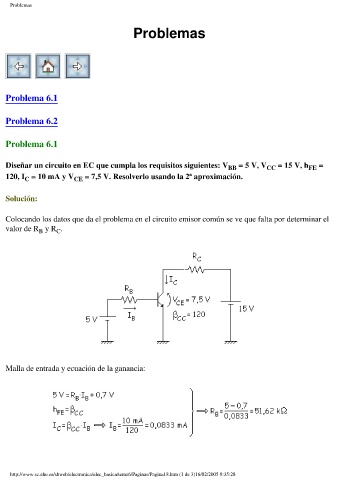

   Problema 6.1



   Problema 6.2



   Problema 6.1



   Diseñar un circuito en EC que cumpla los requisitos siguientes: V             BB  = 5 V, V  CC  = 15 V, h FE  =
   120, I  = 10 mA y V     CE  = 7,5 V. Resolverlo usando la 2ª aproximación.
          C


   Solución:


   Colocando los datos que da el problema en el circuito emisor común se ve que falta por determinar el

   valor de R  y R .
                     C
               B

























   Malla de entrada y ecuación de la ganancia:
