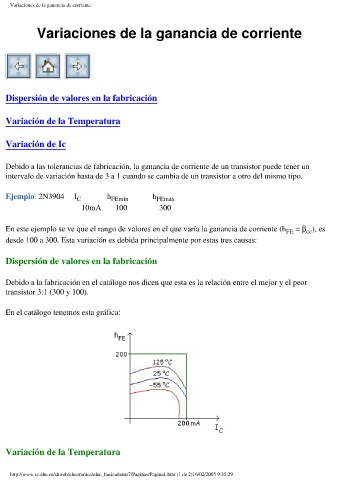

Variaciones de la ganancia de corriente
Variaciones de la ganancia de corriente
Dispersión de valores en la fabricación
Variación de la Temperatura
Variación de Ic
Debido a las tolerancias de fabricación, la ganancia de corriente de un transistor puede tener un
intervalo de variación hasta de 3 a 1 cuando se cambia de un transistor a otro del mismo tipo.
Ejemplo: 2N3904 I h FEmín h FEmáx
C
10mA 100 300
En este ejemplo se ve que el rango de valores en el que varía la ganancia de corriente (h = b ), es
cc
FE
desde 100 a 300. Esta variación es debida principalmente por estas tres causas:
Dispersión de valores en la fabricación
Debido a la fabricación en el catálogo nos dicen que esta es la relación entre el mejor y el peor
transistor 3:1 (300 y 100).
En el catálogo tenemos esta gráfica:
Variación de la Temperatura
