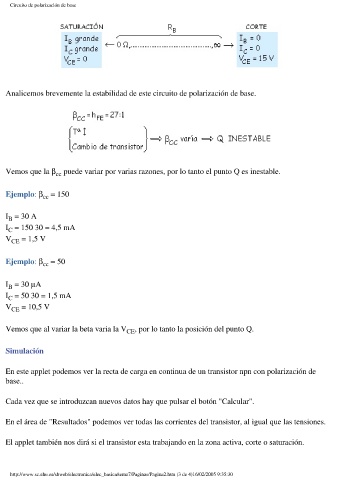

Circuito de polarización de base
Analicemos brevemente la estabilidad de este circuito de polarización de base.
Vemos que la b puede variar por varias razones, por lo tanto el punto Q es inestable.
cc
Ejemplo: b = 150
cc
I = 30 A
B
I = 150 30 = 4,5 mA
C
V CE = 1,5 V
Ejemplo: b = 50
cc
I = 30 mA
B
I = 50 30 = 1,5 mA
C
V CE = 10,5 V
Vemos que al variar la beta varia la V CE , por lo tanto la posición del punto Q.
Simulación
En este applet podemos ver la recta de carga en continua de un transistor npn con polarización de
base..
Cada vez que se introduzcan nuevos datos hay que pulsar el botón "Calcular".
En el área de "Resultados" podemos ver todas las corrientes del transistor, al igual que las tensiones.
El applet también nos dirá si el transistor esta trabajando en la zona activa, corte o saturación.
