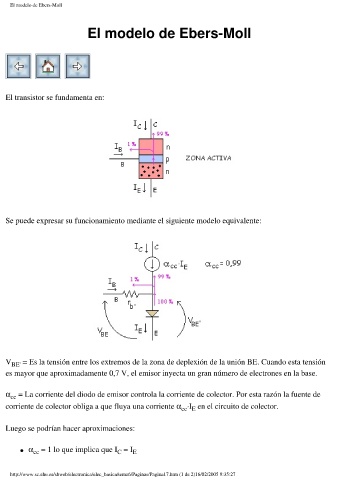

El modelo de Ebers-Moll
El modelo de Ebers-Moll
El transistor se fundamenta en:
Se puede expresar su funcionamiento mediante el siguiente modelo equivalente:
V BE' = Es la tensión entre los extremos de la zona de deplexión de la unión BE. Cuando esta tensión
es mayor que aproximadamente 0,7 V, el emisor inyecta un gran número de electrones en la base.
a = La corriente del diodo de emisor controla la corriente de colector. Por esta razón la fuente de
cc
corriente de colector obliga a que fluya una corriente a ·I en el circuito de colector.
cc E
Luego se podrían hacer aproximaciones:
l a = 1 lo que implica que I = I E
C
cc
