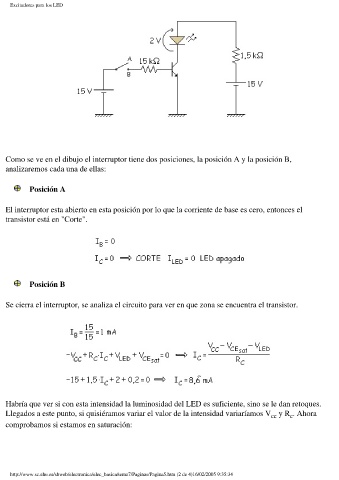

Excitadores para los LED
Circuito 1
Como se ve en el dibujo el interruptor tiene dos posiciones, la posición A y la posición B,
analizaremos cada una de ellas:
Posición A
El interruptor esta abierto en esta posición por lo que la corriente de base es cero, entonces el
transistor está en "Corte".
Posición B
Se cierra el interruptor, se analiza el circuito para ver en que zona se encuentra el transistor.
Habría que ver si con esta intensidad la luminosidad del LED es suficiente, sino se le dan retoques.
Llegados a este punto, si quisiéramos variar el valor de la intensidad variaríamos V y R . Ahora
c
cc
comprobamos si estamos en saturación:
