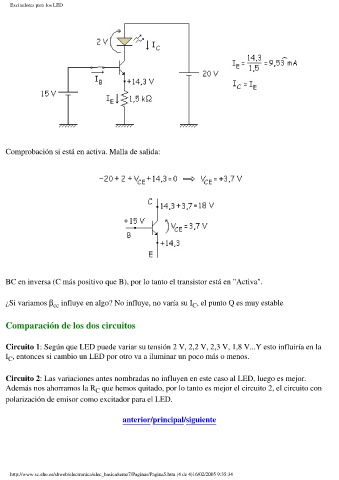

Excitadores para los LED

Comprobación si está en activa. Malla de salida:

BC en inversa (C más positivo que B), por lo tanto el transistor está en "Activa".

¿Si variamos b influye en algo? No influye, no varía su I , el punto Q es muy estable
C
cc

Comparación de los dos circuitos

Circuito 1: Según que LED puede variar su tensión 2 V, 2,2 V, 2,3 V, 1,8 V...Y esto influiría en la

I , entonces si cambio un LED por otro va a iluminar un poco más o menos.
C

Circuito 2: Las variaciones antes nombradas no influyen en este caso al LED, luego es mejor.
Además nos ahorramos la R que hemos quitado, por lo tanto es mejor el circuito 2, el circuito con
C
polarización de emisor como excitador para el LED.
