Detección de averías

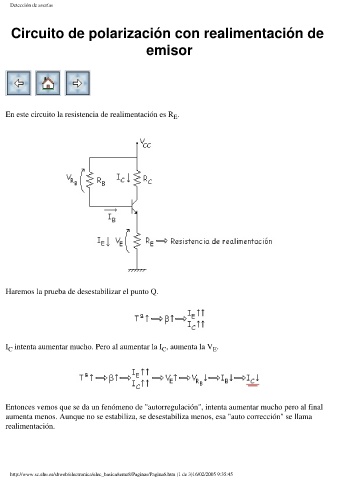

Circuito de polarización con realimentación de
emisor
En este circuito la resistencia de realimentación es R .
E
Haremos la prueba de desestabilizar el punto Q.
I intenta aumentar mucho. Pero al aumentar la I , aumenta la V .
C
C
E
Entonces vemos que se da un fenómeno de "autorregulación", intenta aumentar mucho pero al final
aumenta menos. Aunque no se estabiliza, se desestabiliza menos, esa "auto corrección" se llama
realimentación.
