Detección de averías

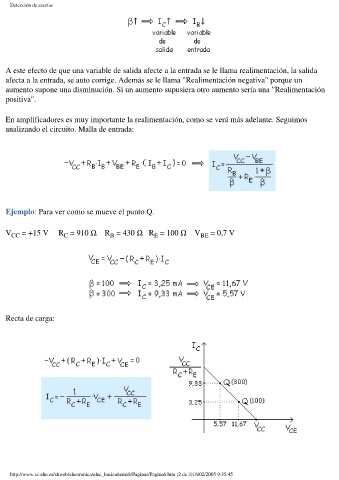

A este efecto de que una variable de salida afecte a la entrada se le llama realimentación, la salida
afecta a la entrada, se auto corrige. Además se le llama "Realimentación negativa" porque un
aumento supone una disminución. Si un aumento supusiera otro aumento sería una "Realimentación
positiva".

En amplificadores es muy importante la realimentación, como se verá más adelante. Seguimos
analizando el circuito. Malla de entrada:

Ejemplo: Para ver como se mueve el punto Q.

V CC = +15 V R = 910 W R = 430 W R = 100 W V BE = 0,7 V
C
B
E

Recta de carga:
