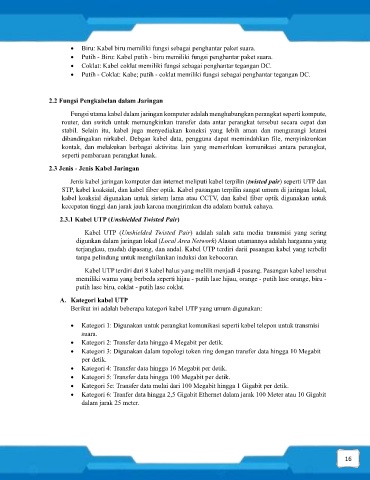

• Biru: Kabel biru memiliki fungsi sebagai penghantar paket suara.
• Putih - Biru: Kabel putih - biru memiliki fungsi penghantar paket suara.
• Coklat: Kabel coklat memiliki fungsi sebagai penghantar tegangan DC.
• Putih - Coklat: Kabe; putih - coklat memiliki fungsi sebagai penghantar tegangan DC.

2.2 Fungsi Pengkabelan dalam Jaringan

Fungsi utama kabel dalam jaringan komputer adalah menghubungkan perangkat seperti kompute,
router, dan switch untuk memungkinkan transfer data antar perangkat tersebut secara cepat dan
stabil. Selain itu, kabel juga menyediakan koneksi yang lebih aman dan mengurangi letansi
dibandingakan nirkabel. Debgan kabel data, pengguna dapat memindahkan file, menyinkronkan
kontak, dan melakukan berbagai aktivitas lain yang memerlukan komunikasi antara perangkat,
seperti pembaruan perangkat lunak.

2.3 Jenis - Jenis Kabel Jaringan

Jenis kabel jaringan komputer dan internet meliputi kabel terpilin (twisted pair) seperti UTP dan
STP, kabel koaksial, dan kabel fiber optik. Kabel pasangan terpilin sangat umum di jaringan lokal,
kabel koaksial digunakan untuk sistem lama atau CCTV, dan kabel fiber optik digunakan untuk
kecepatan tinggi dan jarak jauh karena mengirimkan dta adalam bentuk cahaya.
2.3.1 Kabel UTP (Unshielded Twisted Pair)

Kabel UTP (Unshielded Twisted Pair) adalah salah satu media transmisi yang sering
digunkan dalam jaringan lokal (Local Area Network) Alasan utamannya adalah harganna yang
terjangkau, mudah dipasang, dan andal. Kabel UTP terdiri darii pasangan kabel yang terbelit
tanpa pelindung untuk menghilankan induksi dan kebocoran.

Kabel UTP terdiri dari 8 kabel halus yang melilit menjadi 4 pasang. Pasangan kabel tersebut
memiliki warna yang berbeda seperti hijau - putih lase hijau, orange - putih lase orange, biru -
putih lase biru, coklat - putih lase coklat.

A. Kategori kabel UTP
Berikut ini adalah beberapa kategori kabel UTP yang umum digunakan:

• Kategori 1: Digunakan untuk perangkat komunikasi seperti kabel telepon untuk transmisi
suara.
• Kategori 2: Transfer data hingga 4 Megabit per detik.
• Kategori 3: Digunakan dalam topologi token ring dengan transfer data hingga 10 Megabit
per detik.
• Kategori 4: Transfer data hingga 16 Megabit per detik.
• Kategori 5: Transfer data hingga 100 Megabit per detik.
• Kategori 5e: Transfer data mulai dari 100 Megabit hingga 1 Gigabit per detik.
• Kategori 6: Tranfer data hingga 2,5 Gigabit Ethernet dalam jarak 100 Meter atau 10 Gigabit
dalam jarak 25 meter.

16
