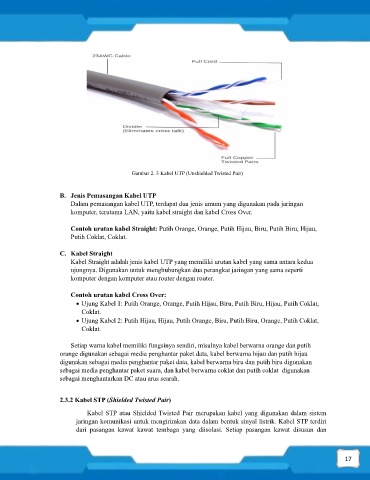

Gambar 2. 3 Kabel UTP (Unshielded Twisted Pair)

B. Jenis Pemasangan Kabel UTP
Dalam pemasangan kabel UTP, terdapat dua jenis umum yang digunakan pada jaringan
komputer, terutama LAN, yaitu kabel straight dan kabel Cross Over.

Contoh urutan kabel Straight: Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau,
Putih Coklat, Coklat.

C. Kabel Straight
Kabel Straight adalah jenis kabel UTP yang memiliki urutan kabel yang sama antara kedua
ujungnya. Digunakan untuk menghubungkan dua perangkat jaringan yang sama seperti
komputer dengan komputer atau router dengan router.

Contoh urutan kabel Cross Over:
• Ujung Kabel 1: Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat,
Coklat.
• Ujung Kabel 2: Putih Hijau, Hijau, Putih Orange, Biru, Putih Biru, Orange, Putih Coklat,
Coklat.

Setiap warna kabel memiliki fungsinya sendiri, misalnya kabel berwarna orange dan putih
orange digunakan sebagai media penghantar paket data, kabel berwarna hijau dan putih hijau
digunakan sebagai media penghantar paket data, kabel berwarna biru dan putih biru digunakan
sebagai media penghantar paket suara, dan kabel berwarna coklat dan putih coklat digunakan
sebagai menghantarkan DC atau arus searah.

2.3.2 Kabel STP (Shielded Twisted Pair)
Kabel STP atau Shielded Twisted Pair merupakan kabel yang digunakan dalam sistem
jaringan komunikasi untuk mengirimkan data dalam bentuk sinyal listrik. Kabel STP terdiri
dari pasangan kawat kawat tembaga yang diisolasi. Setiap pasangan kawat disusun dan
