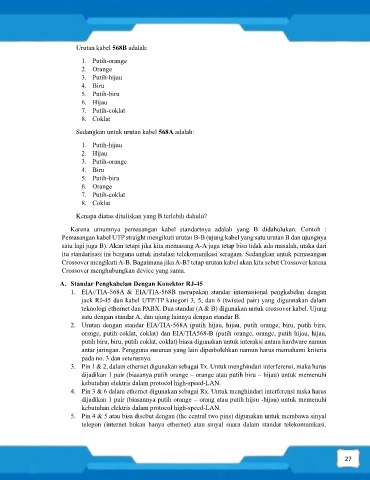

Urutan kabel 568B adalah:
1. Putih-orange
2. Orange
3. Putih-hijau
4. Biru
5. Putih-biru
6. Hijau
7. Putih-coklat
8. Coklat
Sedangkan untuk urutan kabel 568A adalah:
1. Putih-hijau
2. Hijau
3. Putih-orange
4. Biru
5. Putih-biru
6. Orange
7. Putih-coklat
8. Coklat
Kenapa diatas dituliskan yang B terlebih dahulu?
Karena umumnya pemasangan kabel standartnya adalah yang B didahulukan. Contoh :
Pemasangan kabel UTP straight mengikuti urutan B-B (ujung kabel yang satu urutan B dan ujungnya
satu lagi juga B). Akan tetapi jika kita memasang A-A juga tetap bisa tidak ada masalah, maka dari
itu standarisasi ini berguna untuk instalasi telekomunikasi seragam. Sedangkan untuk pemasangan
Crossover mengikuti A-B. Bagaimana jika A-B? tetap urutan kabel akan kita sebut Crossover karena
Crossover menghubungkan device yang sama.
A. Standar Pengkabelan Dengan Konektor RJ-45
1. EIA//TIA-568A & EIA/TIA-568B merupakan standar internasional pengkabelan dengan
jack RJ-45 dan kabel UTP/TP kategori 3, 5, dan 6 (twisted pair) yang digunnakan dalam
teknologi ethernet dan PABX. Dua standar (A & B) digunakan untuk crossover kabel. Ujung
satu dengan standar A, dan ujung lainnya dengan standar B.
2. Urutan dengan standar EIA/TIA-568A (putih hijau, hijau, putih orange, biru, putih biru,
orsnge, putih coklat, coklat) dan EIA/TIA568-B (putih orange, orange, putih hijau, hijau,
putih biru, biru, putih coklat, coklat) biasa digunakan untuk interaksi antara hardware namun
antar jaringan. Pengguna susunan yang lain diperbolehkan namun harus memahami kriteria
pada no. 3 dan seterusnya.
3. Pin 1 & 2, dalam ethernet digunakan sebagai Tx. Untuk menghindari interferensi, maka harus
dijadikan 1 pair (biasanya putih orange – orange atau putih biru – hijau) untuk memenuhi
kebutuhan elektris dalam protocol high-speed-LAN.
4. Pin 3 & 6 dalam ethernet digunakan sebagai Rx. Untuk menghindari interferensi mska harus
dijadikan 1 pair (biasannya putih orange – orang atau putih hijsu -hijau) untuk memenuhi
kebutuhan elektris dalam protocol high-speed-LAN.
5. Pin 4 & 5 atau bisa disebut dengan (the central two pins) digunakan untuk membawa sinyal
telepon (internet bukan hanya ethernet) atau sinyal suara dalam standar telekomunikasi.
