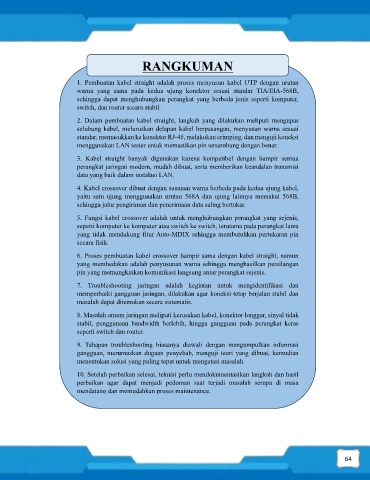

RANGKUMAN
1. Pembuatan kabel straight adalah proses menyusun kabel UTP dengan urutan
warna yang sama pada kedua ujung konektor sesuai standar TIA/EIA-568B,
RANGKUMAN
sehingga dapat menghubungkan perangkat yang berbeda jenis seperti komputer,
switch, dan router secara stabil.
2. Dalam pembuatan kabel straight, langkah yang dilakukan meliputi mengupas
selubung kabel, meluruskan delapan kabel berpasangan, menyusun warna sesuai
RANGKUMAN
standar, memasukkan ke konektor RJ-45, melakukan crimping, dan menguji koneksi
menggunakan LAN tester untuk memastikan pin tersambung dengan benar.
3. Kabel straight banyak digunakan karena kompatibel dengan hampir semua
perangkat jaringan modern, mudah dibuat, serta memberikan keandalan transmisi
RANGKUMAN
data yang baik dalam instalasi LAN.
4. Kabel crossover dibuat dengan susunan warna berbeda pada kedua ujung kabel,
yaitu satu ujung menggunakan urutan 568A dan ujung lainnya memakai 568B,
RANGKUMAN
sehingga jalur pengiriman dan penerimaan data saling bertukar.
5. Fungsi kabel crossover adalah untuk menghubungkan perangkat yang sejenis,
seperti komputer ke komputer atau switch ke switch, terutama pada perangkat lama
yang tidak mendukung fitur Auto-MDIX sehingga membutuhkan pertukaran pin
secara fisik. RANGKUMAN
6. Proses pembuatan kabel crossover hampir sama dengan kabel straight, namun
yang membedakan adalah penyusunan warna sehingga menghasilkan persilangan
pin yang memungkinkan komunikasi langsung antar perangkat sejenis.
RANGKUMAN
7. Troubleshooting jaringan adalah kegiatan untuk mengidentifikasi dan
memperbaiki gangguan jaringan, dilakukan agar koneksi tetap berjalan stabil dan
masalah dapat ditemukan secara sistematis.
RANGKUMAN
8. Masalah umum jaringan meliputi kerusakan kabel, konektor longgar, sinyal tidak
stabil, penggunaan bandwidth berlebih, hingga gangguan pada perangkat keras
seperti switch dan router.
RANGKUMAN
9. Tahapan troubleshooting biasanya diawali dengan mengumpulkan informasi
gangguan, merumuskan dugaan penyebab, menguji teori yang dibuat, kemudian
menentukan solusi yang paling tepat untuk mengatasi masalah.
10. Setelah perbaikan selesai, teknisi perlu mendokumentasikan langkah dan hasil
RANGKUMAN
perbaikan agar dapat menjadi pedoman saat terjadi masalah serupa di masa
mendatang dan memudahkan proses maintenance.
RANGKUMAN
1. Pembuatan kabel straight adalah proses menyusun kabel UTP dengan urutan
warna yang sama pada kedua ujung konektor sesuai standar TIA/EIA-568B,
sehingga dapat menghubungkan perangkat yang berbeda jenis seperti komputer,
RANGKUMAN
switch, dan router secara stabil.
