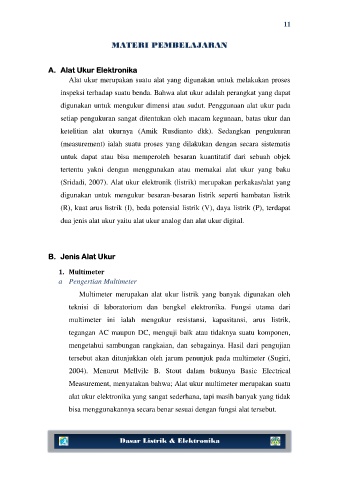

Page 12 - E-LKPD_SISWA1_JADI

11

MATERI PEMBELAJARAN

A. Alat Ukur Elektronika

Alat ukur merupakan suatu alat yang digunakan untuk melakukan proses
inspeksi terhadap suatu benda. Bahwa alat ukur adalah perangkat yang dapat

digunakan untuk mengukur dimensi atau sudut. Penggunaan alat ukur pada

setiap pengukuran sangat ditentukan oleh macam kegunaan, batas ukur dan

ketelitian alat ukurnya (Amik Rusdianto dkk). Sedangkan pengukuran

(measurement) ialah suatu proses yang dilakukan dengan secara sistematis
untuk dapat atau bisa memperoleh besaran kuantitatif dari sebuah objek

tertentu yakni dengan menggunakan atau memakai alat ukur yang baku

(Sridadi, 2007). Alat ukur elektronik (listrik) merupakan perkakas/alat yang

digunakan untuk mengukur besaran-besaran listrik seperti hambatan listrik

(R), kuat arus listrik (I), beda potensial listrik (V), daya listrik (P), terdapat

dua jenis alat ukur yaitu alat ukur analog dan alat ukur digital.

B. Jenis Alat Ukur

1. Multimeter
a Pengertian Multimeter

Multimeter merupakan alat ukur listrik yang banyak digunakan oleh
teknisi di laboratorium dan bengkel elektronika. Fungsi utama dari

multimeter ini ialah mengukur resistansi, kapasitansi, arus listrik,

tegangan AC maupun DC, menguji baik atau tidaknya suatu komponen,

mengetahui sambungan rangkaian, dan sebagainya. Hasil dari pengujian

tersebut akan ditunjukkan oleh jarum penunjuk pada multimeter (Sugiri,
2004). Menurut Mellvile B. Stout dalam bukunya Basic Electrical

Measurement, menyatakan bahwa; Alat ukur multimeter merupakan suatu

alat ukur elektronika yang sangat sederhana, tapi masih banyak yang tidak

bisa menggunakannya secara benar sesuai dengan fungsi alat tersebut.

Dasar Listrik & Elektronika
