13

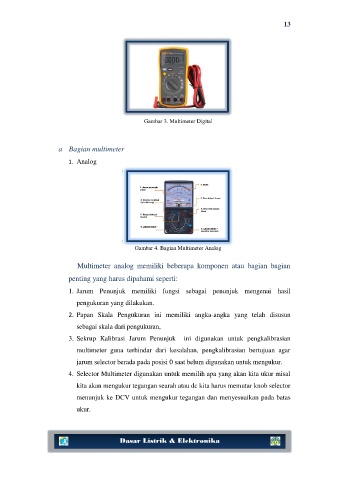

Gambar 3. Multimeter Digital

a Bagian multimeter

1. Analog

Gambar 4. Bagian Multimeter Analog

Multimeter analog memiliki beberapa komponen atau bagian bagian

penting yang harus dipahami seperti:

1. Jarum Penunjuk memiliki fungsi sebagai penunjuk mengenai hasil

pengukuran yang dilakukan.
2. Papan Skala Pengukuran ini memiliki angka-angka yang telah disusun

sebagai skala dari pengukuran,
3. Sekrup Kalibrasi Jarum Penunjuk ini digunakan untuk pengkalibrasian

multimeter guna terhindar dari kesalahan, pengkalibrasian bertujuan agar
jarum selector berada pada posisi 0 saat belum digunakan untuk mengukur.

4. Selector Multimeter digunakan untuk memilih apa yang akan kita ukur misal

kita akan mengukur tegangan searah atau dc kita harus memutar knob selector
menunjuk ke DCV untuk mengukur tegangan dan menyesuaikan pada batas

ukur.
