20

 Untuk Mengukur Arus Searah

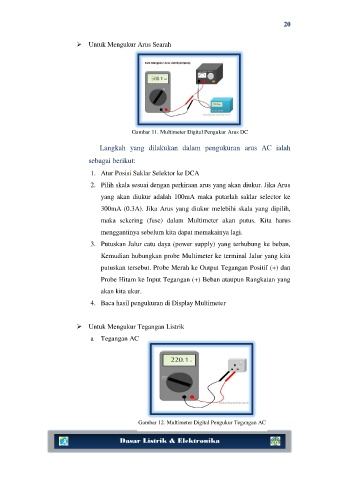

Gambar 11. Multimeter Digital Pengukur Arus DC

Langkah yang dilakukan dalam pengukuran arus AC ialah
sebagai berikut:

1. Atur Posisi Saklar Selektor ke DCA

2. Pilih skala sesuai dengan perkiraan arus yang akan diukur. Jika Arus
yang akan diukur adalah 100mA maka putarlah saklar selector ke

300mA (0.3A). Jika Arus yang diukur melebihi skala yang dipilih,

maka sekering (fuse) dalam Multimeter akan putus. Kita harus
menggantinya sebelum kita dapat memakainya lagi.

3. Putuskan Jalur catu daya (power supply) yang terhubung ke beban,
Kemudian hubungkan probe Multimeter ke terminal Jalur yang kita

putuskan tersebut. Probe Merah ke Output Tegangan Positif (+) dan
Probe Hitam ke Input Tegangan (+) Beban ataupun Rangkaian yang

akan kita ukur.

4. Baca hasil pengukuran di Display Multimeter

 Untuk Mengukur Tegangan Listrik
a Tegangan AC

Gambar 12. Multimeter Digital Pengukur Tegangan AC
